آموزش تعمیر برد دوربین های CVI ، TVI ، AHD و آنالوگ

در تعمیر بردهای الکترونیکی، سه روش مختلف برای عیب یابی وجود دارد:
.1 اندازه گیری ولتاژ
.2 اندازه گیری جریان
.3 اندازه گیری اهم
برای رسیدن به نتیجه مطلوب شما باید از هر سه روش با هم استفاده کنید.
ما فرض را بر این می گذاریم که شما دوستان عزیز به اصول اولیه و مبانی الکترونیک وارد بوده
وطریقه کار با هویه، مولتی متر، هیتر و منبع تغذیه را می دانید.
در حین آموزش گاهی برای تست بعضی از قطعات، نیازمند ساختن ابزارهایی می باشید که آنها هم به
صورت جداگانه آموزش داده خواهد شد.

عیب: هنگامی که برد تصویر خروجی ندارد.

مرحله اول:

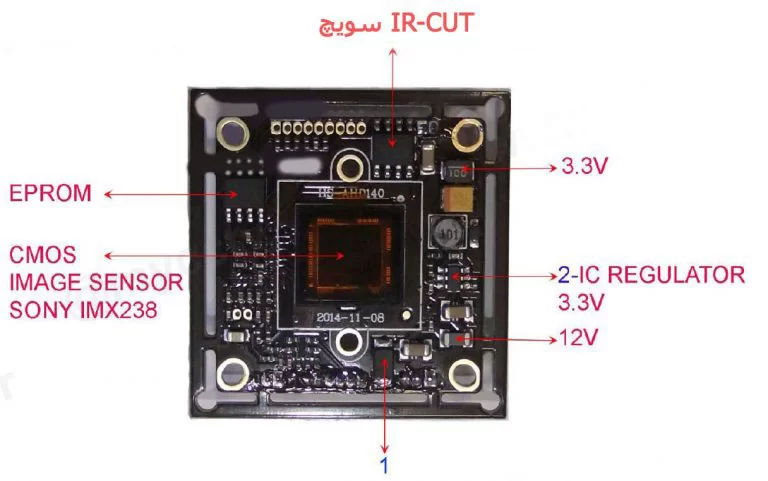

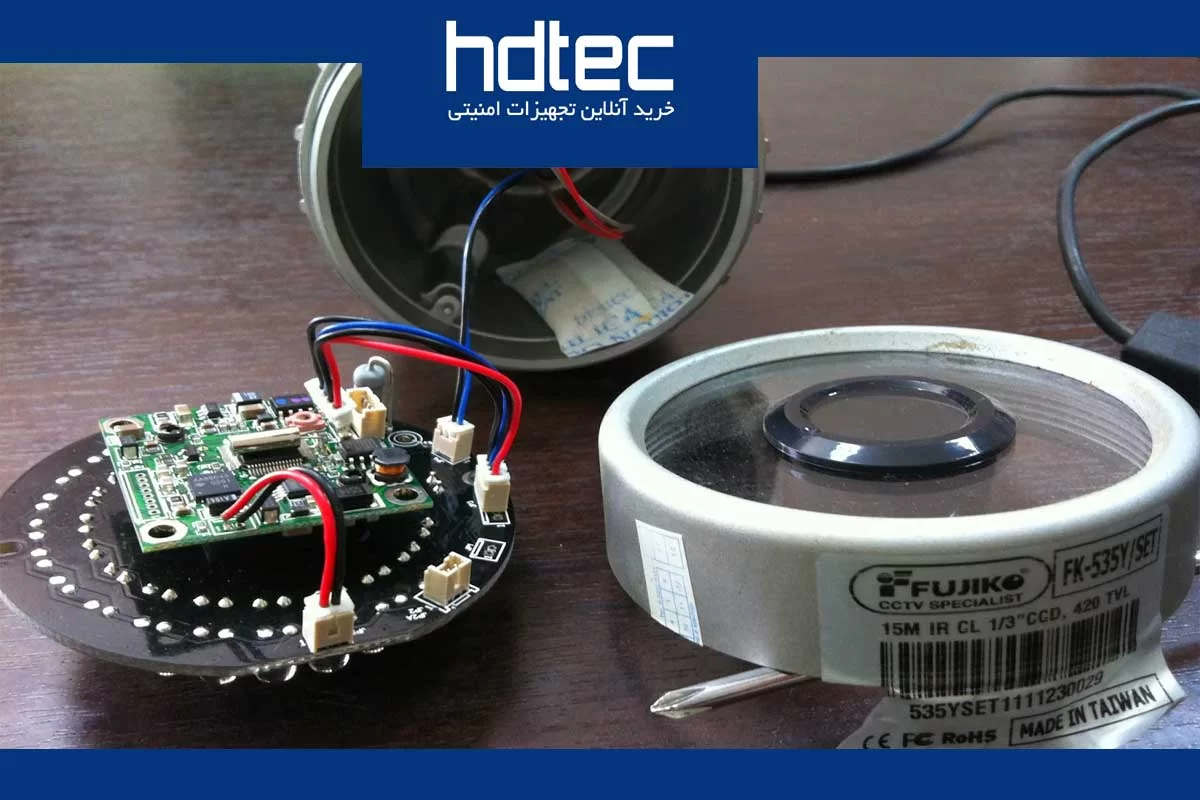

اولین مرحله برای تعمیریک برد، چک کردن ظاهر برد است که آیا عیوب ظاهری مانند سوختگی یا
دفرمه شدن یا بلند شدن قطعه از روی برد )که معمولا به دلیل ضربه خوردن است( را دارا می باشد یا
خیر.
حال با توجه به قطعات آسیب دیده، تعمیر را پیگیری می نماییم.

اگر برد شما از نظر ظاهری سالم است وارد مرحله دوم می شویم.
مرحله دوم آموزش تعمیر برد دوربین :
در این مرحله ابتدا جریان مصرفی برد را اندازه گیری می کنیم که معمولا نتیجه ی مشاهده، شامل
چند حالت می شود.
A . جریان مصرفی صفر می باشد.
B . جریان مصرفی از جریان مصرفی یک برد سالم بیشتر می باشد.
C . جریان مصرفی از جریان مصرفی یک برد سالم کمتر می باشد.
D . جریان مصرفی با جریان مصرفی یک برد سالم برابر است.
A . جریان مصرفی صفر می باشد: آموزش تعمیر برد دوربین
این اتفاق که حدود 05 درصد از دلایل کار نکردن برد شما را شامل می شود؛ با روش زیر قابل
پیگیری است:
الف.اطمینان حاصل کنید که ولتاژ به پایه های ورودی برد می رسد. اگر بر روی پین های ورودی
برد ولتاژ نداشتید، کابل تصویر دوربین را چک کنید به احتمال زیاد قطعی دارد.
ب. اگر ولتاژ وجود داشت باید بر روی برد به دنبال مشکل بگردیم.

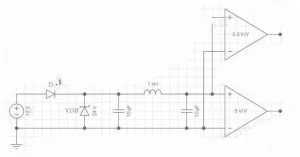

معمولا مدار ورودی ولتاژ، در بردهای دوربین به شکل زیر می باشد:

معمولا در اثر وارد شدن ولتاژ بالاتر از حد تحمل، وریستور ) VDR ( واکنش نشان داده و اتصال کوتاه
می شود. این مساله باعث آسیب دیدن دیود شماره 1 که در مسیر ورودی ولتاژ است می شود و قطع
می گردد.
در اصل این یک مدار محافظ برای جلوگیری از وارد شدن آسیب زیاد به برد می باشد و همینطور از
آتش گرفتن برد نیز جلوگیری می کند.
بعد از عبور ولتاژ از دیود یکسوساز ورودی و چند خازن صافی و چند عدد سلف، ولتاژ به آی سی
های تغذیه کننده مدار می رسد که هر کدام وظیفه ی تولید یک ولتاژ خاص برای قسمت های مختلف
برد را دارند.

B .جریان مصرفی، از جریان مصرفی یک برد سالم بیشتر می باشد.
آموزش تعمیر برد دوربین هنگامی که این اتفاق می افتد )به اصطلاح به این حالت جریان کشی می گویند(؛ شما باید در اولین

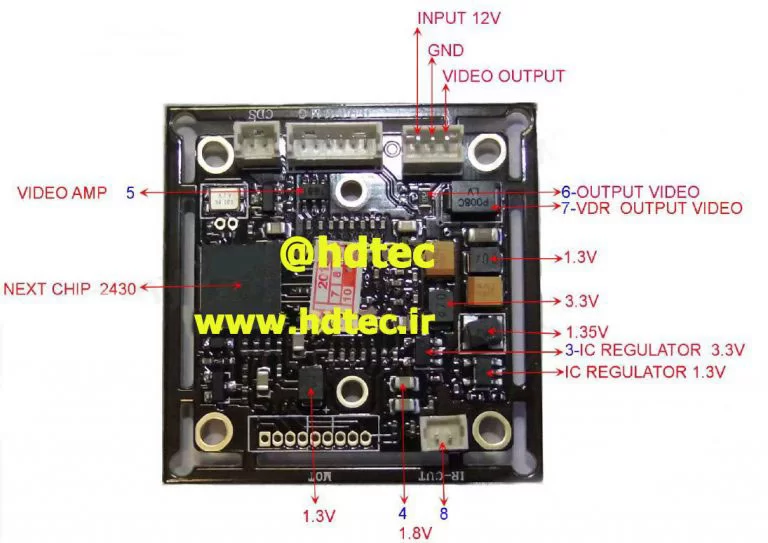

مرحله ولتاژ آی سی های تغذیه روی برد را بگیرید.
اگر ولتاژ خروجی عدد درستی را نشان می داد چهار احتمال وجود دارد:
.1 خازن های صافی ورودی برد شما دچار نشتی هستند.
.2 IC فرمان IRCUT شما دچار مشکل است.
.3 فیبر مدار چاپی شما در لایه های داخلی دارای اتصالی می باشد.
.4 وریستور ورودی تغذیه دچار مشکل شده است.
اگرولتاژهای فازهای تغذیه برد شما دارای مشکل است، باید آی سی های تغذیه را چک نمایید. اگر آی
سی ها سالم بودند؛ مدار خروجی آنها را چک نمایید، به احتمال زیاد چیپ اصلی برد (DSP) یا
EEPROM دچار مشکل است.
نکته: در حالی که برد شما دارای جریان کشی زیاد است می توانید با چک کردن حرارت تولیدی
قطعات روی برد به راحتی قطعه خراب را پیدا کنید.
C . جریان مصرفی، از جریان مصرفی یک برد سالم کمتر می باشد.
در این حالت شما یکی از فازهای تغذیه خود را از دست داده اید و باید ابتدا ولتاژ خروجی IC های
تغذیه را اندازه بگیرید. اگر یکی از ولتاژهای شما مقدار کمتری را نشان می دهد یا اصلا ولتاژ ندارد،
باید IC تغذیه یا مدار آن را چک کرده و قطعه معیوب را تعویض نمایید.
اما اگر ولتاژهای خروجی تغذیه شما عدد درست را نشان می دهد، باید مدار خروجی IC تغذیه را
کنترل نمایید که شامل حالت های زیر است:
.1 سلف خروجی مدار تغذیه قطع شده است.
.2 خط ولتاژ شما در لایه های داخلی برد قطع شده است.
.3 به دلیل لحیم سردی، پایه ی قطعه ی مصرف کننده ی ولتاژ قطع شده است.
نکته اول: گاهی اوقات در اثر ضربه خوردن به برد، کریستال دچار مشکل شده و کلاک درست،
برای راه اندازی DSP را نمی تواند تولید کند.
نکته دوم: در بعضی موارد نادر، در بردهایی که در شرایط نامطلوب و در دمای بالا کار می کنند؛
حرارت زیاد می تواند ایمیج سنسور شما را دچار مشکل کند که بیشترین میزان خرابی در این حالت
در محصولاتی با ایمیج سنسور آپتینا دیده می شود.

D . جریان مصرفی با جریان مصرفی یک برد سالم برابر است.
آموزش تعمیر برد دوربین حدود 45 درصد خرابی های برد دوربین در این حالت اتفاق می افتد و معمولا دلیل اصلی آن آسیب به
مدار امپلی فایر تصویر می باشد.
امپلی فایر تصویر معمولا به شکل زیر است:

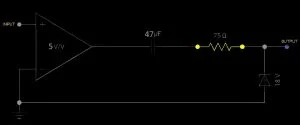

در اولین مرحله، باید وریستور خروجی مدار تصویر را چک نمایید زیرا در اثر ولتاژ بالا یا
الکتریسیته ساکن این وریستور دچار اتصال کوتاه می شود.
در مرحله دوم، مقاومت 50 اهم خروجی از امپلی فایر تصویر را چک نمایید؛ در بسیاری موارد این
مقاومت دچار مشکل می شود.
در مرحله ی سوم، خازن مابین مقاومت و آی سی امپلی فایر را چک کنید؛ به احتمال خیلی ضعیف
تغییر ظرفیت داده یا به طور کامل قطع شده است.
مرحله ی چهارم، در صورتی که ولتاژ تغذیه به صورت ناگهانی افزایش شدید داشته باشد یا اتصالی
شدیدی روی خط تصویر اتفاق بیفتد، احتمال سوختن امپلی فایر تصویر زیاد می باشد.
نکته: بهتر است با استفاده از وسیله ای که در مقاله بعدی روش ساخت آن را توضیح می دهم، کل
مدار تصویر را چک نمایید تا به سرعت عیب را پیدا نمایید.
