نصب سنسور چشمی و نصب سنسور مگنت درب و پنجره

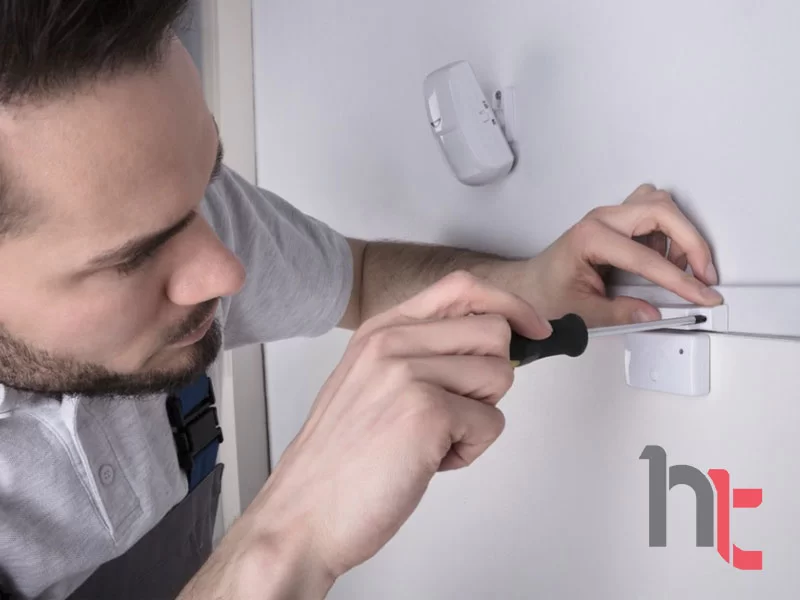

دستورالعمل نصب سنسور و مگنت درب/پنجره

🛠 ابزار و وسایل مورد نیاز برای نصب سنسور چشمی و مگنت درب

• مگنت (دو تکه: سنسور + آهنربا)
• پیچ و رول‌پلاک یا چسب دوطرفه قوی
• پیچ‌گوشتی یا دریل
• سیم (در صورت سیمی بودن سنسور)
• تستر یا مولتی‌متر (برای تست اتصال)

🔧 مراحل نصب سنسور چشمی و مگنت درب

۱. انتخاب محل نصب

• مگنت باید روی لبه درب یا پنجره نصب شود.
• بخش سنسور (دارای ترمینال سیم یا سوکت) روی قاب ثابت نصب می‌شود.
• بخش آهنربا روی قسمت متحرک نصب می‌شود.

۲. رعایت فاصله

• فاصله بین سنسور و آهنربا در حالت بسته بودن درب/پنجره باید حداکثر ۱ سانتی‌متر باشد.
• هرچه فاصله کمتر باشد، عملکرد دقیق‌تر خواهد بود.

۳. نصب مکانیکی

• اگر سطح صاف و تمیز است → می‌توان از چسب دوطرفه قوی استفاده کرد.
• اگر سطح ناهموار یا پر تردد است → بهتر است با پیچ و رول‌پلاک محکم شود.

۴. سیم‌کشی (برای سنسورهای سیمی)

• دو سیم از سنسور به زون مربوطه در پنل دزدگیر وصل می‌شود.
• معمولاً به صورت NC (Normally Closed) بسته می‌شوند.
• در صورت نیاز می‌توان مقاومت (EOL) طبق دفترچه دستگاه در مسیر قرار داد.

۵. تست عملکرد

1. درب یا پنجره را ببندید → چراغ زون روی پنل باید خاموش باشد (مدار بسته).
2. درب یا پنجره را باز کنید → چراغ زون روشن یا آلارم فعال شود (مدار باز).
3. اگر درست عمل نکرد، فاصله یا جهت مگنت را تنظیم کنید.

۶. نکات مهم در نصب سنسور چشمی و مگنت درب

• مگنت‌ها باید کاملاً روبه‌روی هم قرار بگیرند .
• در محیط‌های پر گرد و غبار یا رطوبت، از کاور محافظ استفاده کنید.
• برای پنجره‌های کشویی، مگنت را در لبه‌ای که بیشترین تماس دارد نصب کنید.
• در صورت استفاده از سنسور بی‌سیم، باتری را بررسی و در جای مناسب نصب کنید.

سایر موارد نصب مگنت درب و پنجره

1. سطح نصب سنسور درب و پنجره باید تمیز باشد تا سنسور درب بتواند با چسب دو طرفه محکم به درب و قاب بچسبد.

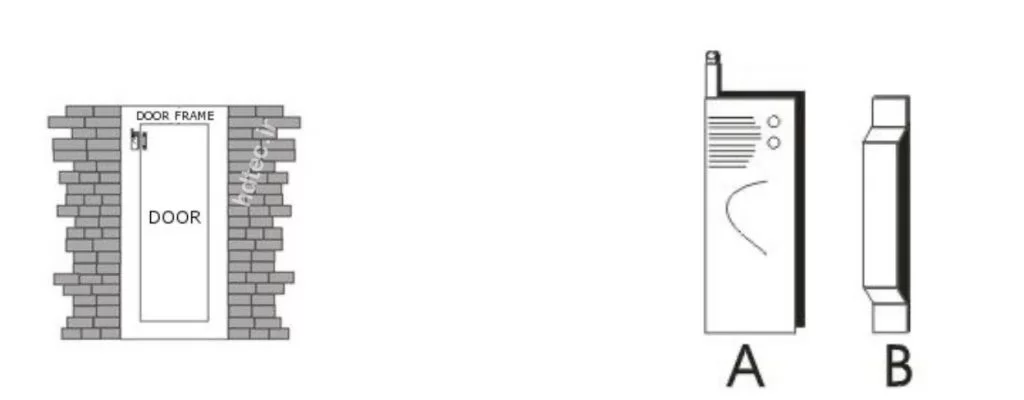

2. هر سنسور درب یک جفت سنسور و آهنربا است. سنسور (A مانند در نمودار) باید روی قاب درب ثابت نصب شود و آهنربا (B همانطور که در نمودار) است باید روی درب متحرک با فاصله بیش از 1 سانتی متر قرار گیرد.
3. پس از نصب ، سنسور درب باید با باز کردن درب آزمایش شود و بررسی کند که آیا نشانگر حسگر درب به مدت 1 ثانیه چشمک می زند یا خیر.
   در صورت عدم خاموش شدن سنسور درب ، این نشانگر باید به عنوان هشدار ولتاژ پایین روشن شود.

راهنمای نصب سنسور چشمی حرکتی PIR

1. قبل از استفاده ، اطمینان حاصل کنید که سوئیچ قدرت سنسورهای حرکت PIR بیسیم در وضعیت ON قرار دارند.

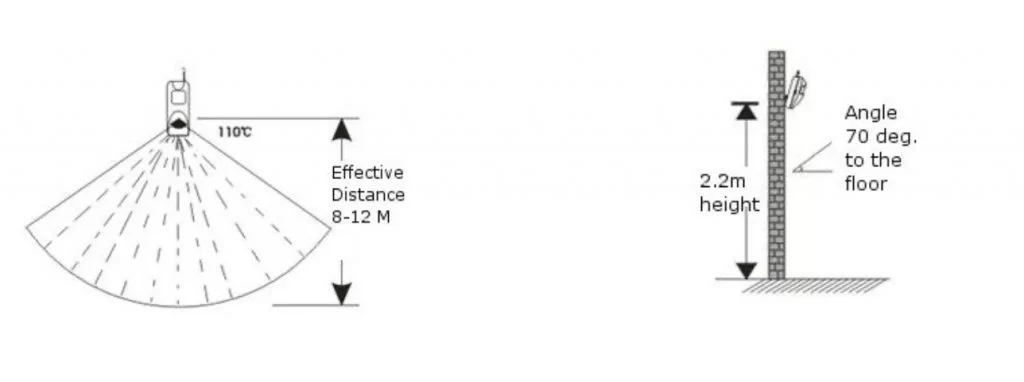

2. ارتفاع نصب سنسور چشمی حدود 2/2 متر از سطح زمین و زاویه تشخیص بهینه برای اکثر سنسورهای حرکتی 90 درجه است. برای بهترین پوشش ، سنسور باید با توجه به این قسمت شناسایی شده مواجه شود.
3. توصیه می شود با داشتن صورت سنسور حرکت عمود بر محتمل ترین تشخیص حرکتی افراد برای بالاترین تشخیص موثر باشد.

نصب سنسور بی سیم و با سیم فرقی نداره فقط در سیمکشی و بدون نیاز به سیمکشی هست

1. در پوشش تشخیص ، هیچگونه اشیایی برای انسداد وجود ندارد.
   – نباید دو آشکارساز مادون قرمز به همان صورت که ممکن است وجود داشته باشد
   با یکدیگر مداخله کنید.
   – از پنجره روبرو ، دستگاههای خنک کننده یا گرم کننده یا سایر موارد جلوگیری کنید
   وسایلی که باعث تغییر شدید دما می شوند و در نتیجه باعث هشدار کاذب می شوند.
2. بیشتر ردیاب های مادون قرمز قبل از آماده شدن برای گرم شدن حدود 5 دقیقه زمان نیاز دارند
   عملکرد عادی
3. نصب سنسور چشمی حرکت منظم برای استفاده در منازل داخلی است مگر اینکه مشخصات گفته شده باشد
   در غیر این صورت.
   مگر در موارد دیگر مشخص شود ، بیشتر آشکارسازهای مادون قرمز استفاده داخلی دارند و قابل استفاده در فضای باز نیستند.

تهیه شده توسط تیم فنی اچ دی تک
