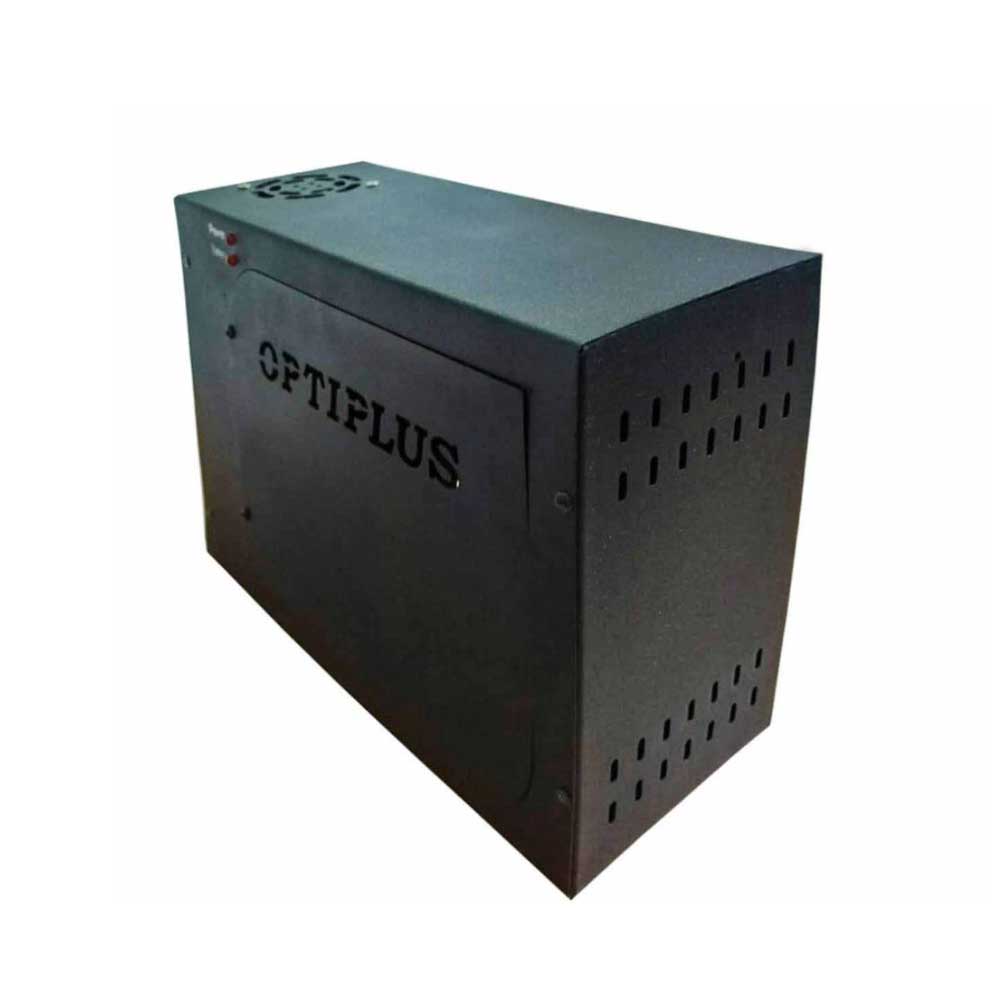

یو پی اس برای دوربین مداربسته ۲۰ عدد دوربین

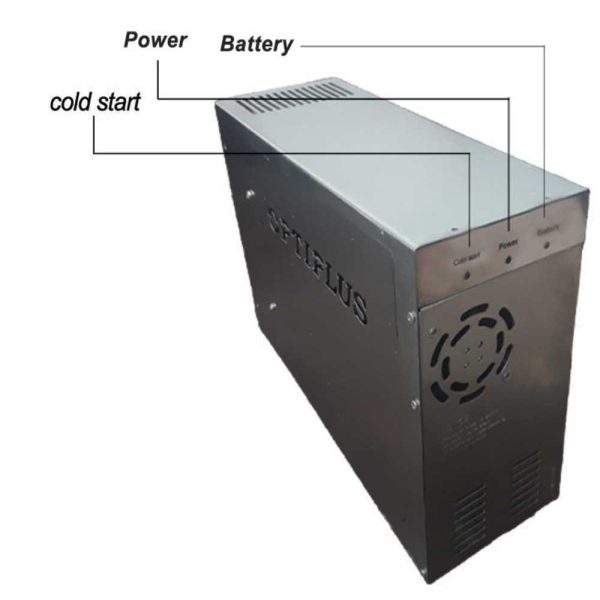

نشانگرهای LED Power روشن بودن این LED به معنای استفاده سیستم از برق شهری می باشد اگر باطری شارژ کمی داشته باشد در حال شارژ کردن باطری نیز هست. Battrey این LED هنگام قطع برق روشن می شود ، در این حالت LED مربوط به Power خاموش است و دستگاه ها در حال استفاده از برق باطری می باشند اگر باطری دشارژ شود ولتاژ باطری به ۱۰،۷ ولت برسد خروجی قطع شده و این LED نیز خاموش می شود.

روشن بودن هر دو LED : اگر مصرف کننده یا باطری به دستگاه متصل نباشد هر دو LED روشن می گردد. :cold start برای راه اندازی دستگاه بدون برق شهری ، ابتدا باطری را به ترمینال های مربوطه متصل نموده و برای یک لحظه دکمه را بفشارید، باطری بدون برق شهری وارد مدار و ترمینال های خروجی فعال می گردد

راهنمای نصب یو پی اس برای دوربین مداربسته ۱۶ عدد دوربین

۱ با توجه به جریان دوربین ها، دستگاه و مدت زمان مورد نیاز ، باطری را انتخاب نمایید جدول صفحه (۷

۲ هنگام اتصال باطری باطری ها به یو پی اس برای دوربین مداربسته فقط باطری ۱۲ ولت قابل استفاده است، جابجایی باطری یا تغییر سیم کشی و… برق دستگاه را قطع نمایید باطری را با پلاریته صحیح به دستگاه متصل نمایید صدای تیک رله نشانه پذیرفتن باطری است و ترمینال های باطری دارای ولتاژ و فعال می گردد بدون باطری ، این ترمینال ها ولتاژ ندارند. دقت نمایید ترمینال های مثبت باطری کنارهم و ترمینال های منفی نیز در کنارهم قرار دارند. ۳ ترمینال و ۸ برای اتصال به برق شهری ولتاژ مجاز بین ۱۸۰ الی ۲۵۰ ولت می باشد اگر محل پروژه ارت دارد آن را به ترمینال EARTH متصل نمایید چهار ترمینال ۷ برای اتصال پلاریته منفی NVR/DVR و دوربین ها و ترمینالهای YRETTAB-و1 2BATTERY برای اتصال پلاریته منفی باطری ها می باشد ترمینال های DVR و ۱۲٫۵ برای اتصال پلاریته مثبت NVR/DVR و دوربین ها می باشد این ترمینال ها برای دوربین های با فاصله کمتر از ۲۰ متر است سه ترمینال ۱۳٫۵۷ برای دوربین های با فاصله بیشتر از ۲۰ متر می باشد EARTH ۴ ترمینال های مثبت با ۷ فیوز ۶ آمپر مجزا ، محافظت شده است هر ترمینال قابلیت اتصال تا ۶ دوربین را دارد.

مشخصات یو پی اس برای دوربین مداربسته دارای گواهینامه های

ISO9001|ISO14001|ISO45001

دارای ۷ خروجی با فیوزهای مجزا

یک خروجی مخصوص دستگاه DVR یا NVR

سه خروجی با ولتاژ های 12.5ولت برای دوربین های مسیر نزدیک

سه خروجی 13.5 ولت برای دوربین های مسیر دورتر

دارای فضای داخلی برای دو باتری ۹ آمپر

قابلیت پشتیبانی از یک الی 20 عدد دوربین

جمع آمپرهای خروجی30 آمپر

قابلیت پشتیبانی از باتری اتومبیلی و سیلد اسید تا ۱۵۰ آمپر

شارژ باتری با ولتاژ استاندارد  13.4 ولت

قابلیت استفاده بصورت ColdStart (قابلیت استارت دستگاه بدون برق شهری)

قطع ولتاژ خروجی در 10.7 ولت

حفاظت نرم افزاری و سخت افزاری در مقابل اتصال کوتاه و اضافه بار

یو پی اس برای دوربین مداربسته دارای فیلتر نویزگیر
